OPTIBAR OP 5110

Диафрагма в сборе с измерительными фланцами (ASME 16.36)

  • С уплотнительной поверхностью RTJ и фланцевыми штуцерами отбора давления
  • Типоразмер: 1…24"; до ASME класс 2500
  • Температура: до +400°C
  • Материал: 1.4404 / 316L

OPTIBAR OP 5110

OPTIBAR OP 5110

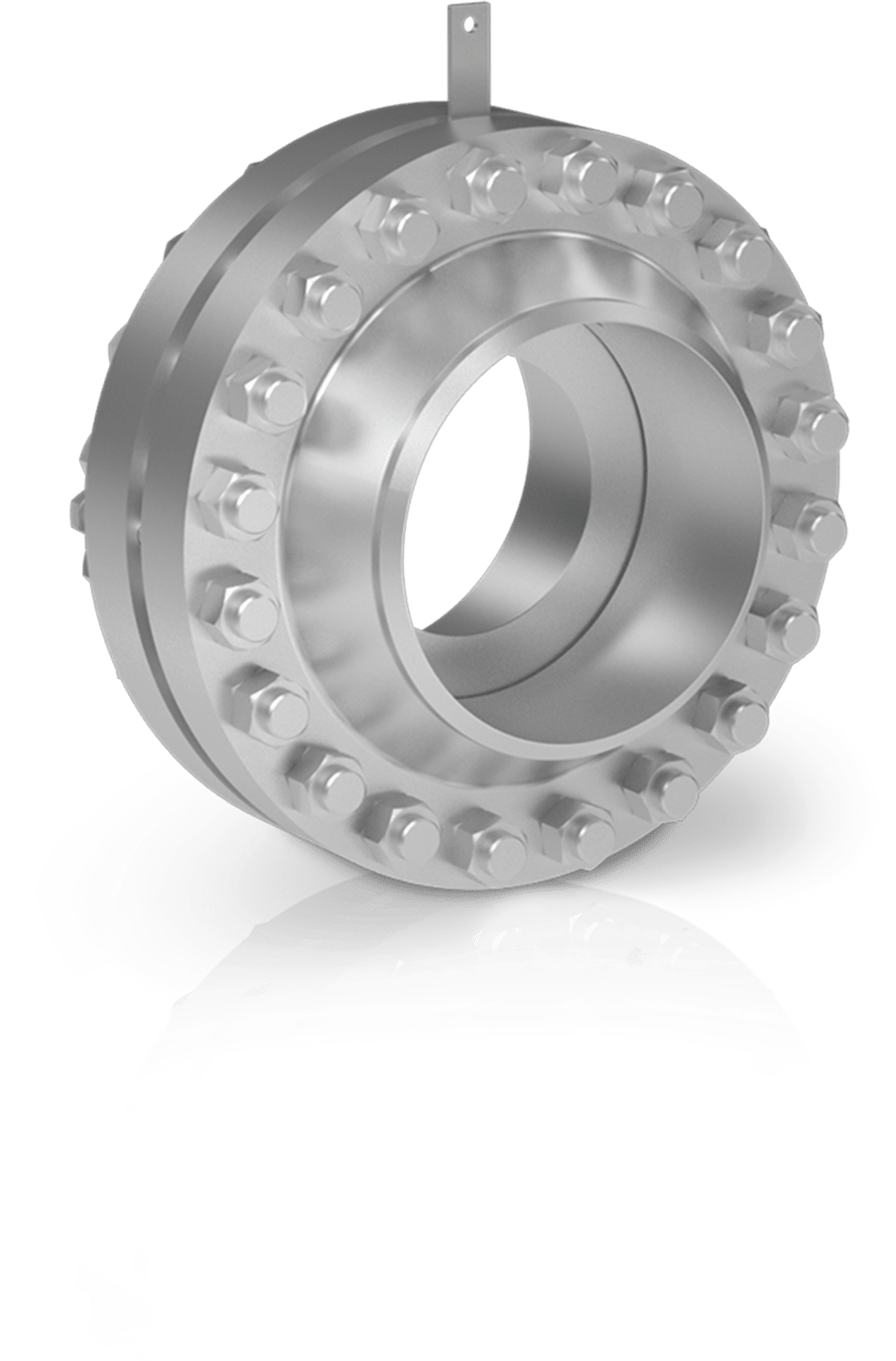

OPTIBAR OP 5110 представляет собой измерительную диафрагму в сборе с измерительными фланцами (в соответствии с ASME 16.36), фланцевыми штуцерами отбора давления и уплотнительной поверхностью с впадиной под прокладку овального сечения (RTJ). Датчик перепада давления обеспечивает надёжные измерения жидкостей, газов и пара в условиях повышенного давления.

Диафрагма в сборе поставляется в комплекте со всем необходимым монтажным оборудованием, включая диафрагму, пару фланцев со встроенными штуцерами отбора давления, набор уплотнительных прокладок, болтов, гаек, а также распорные винты для разъединения фланцев во время контрольного осмотра диафрагмы. В зависимости от требований заказчика стандартные штуцеры отбора давления 12″, 34″ имеют соединение под приварку встык (BWE), резьбовое или фланцевое соединение. Штуцеры отбора давления могут быть оснащены опционально доступными камерами для сбора конденсата в применениях с паром и отсечными клапанами.

Отличительные особенности прибора

  • Полностью заводская сборка
  • Усреднение значений давления во встроенных кольцевых камерах и как результат повышение точности измерений
  • Конструктивное исполнение: EN ISO 5167, ASME MFC-3M, AGA 3, ASME PTC 19.5 2004, ГОСТ 8.586, РД 50-411-83
  • Возможность извлечения и простой замены измерительной диафрагмы без демонтажа опоры в сборе
  • Минимальная погрешность коэффициента расхода
  • Высокое число Рейнольдса допускается согласно стандарту

Типичные применения

  • Для измерения расхода по перепаду давления с использованием преобразователя OPTIBAR DP 7060
  • Для жидкостей, газов и пара в применениях с более высоким давлением и повышенными требованиями безопасности

Сопутствующие изделия

OPTIBAR DP 7060
с измерительной диафрагмой

Расходомер переменного перепада давления для измерения объёмного и массового расхода жидкостей, газов и пара

  • Для агрессивных, абразивных или вязких сред в применениях от базовых до очень сложных
  • До +400°C; макс. 160 бар (давление в трубопроводе)
  • Фланец: DN50…600 / 2…24"
  • 2-проводный 4…20 мА/HART®, FF, Profibus-PA

Показать изделие подробнее

OPTIBAR DP 7060
с измерительным участком в сборе с измерительной диафрагмой

Расходомер переменного перепада давления для измерения объёмного и массового расхода жидкостей, газов и пара

  • Для трубопроводов небольших диаметров
  • До +400°C; макс. 160 бар (давление в трубопроводе)
  • DN15…100 / ¾…2"
  • 2-проводный 4…20 мА/HART®, FF, Profibus-PA

Показать изделие подробнее

OPTIBAR DP 7060

Преобразователь дифференциального давления для измерения расхода, уровня, перепада давления, плотности и уровня раздела фаз

  • Высокотехнологичный преобразователь дифференциального давления со встроенным измерением давления рабочей среды в трубопроводе
  • Диапазон измерения: 30 мбар…16 бар; давление в трубопроводе: до 400 бар
  • Базовая погрешность ±0,065%
  • 2-проводный, 4…20 мА/HART®, FF, Profibus-PA, Bluetooth®

Показать изделие подробнее
