OPTIBAR OP 4100

Диафрагма с кольцевой камерой и угловыми штуцерами отбора давления

  • Раздельная конструкция с опционально доступными отсечными клапанами для установки между стандартными фланцами (EN 1092-1)
  • Типоразмер: DN50…600; до PN100
  • Температура: до +400°C
  • Материал: 1.4404 / 316L

OPTIBAR OP 4100

OPTIBAR OP 4100

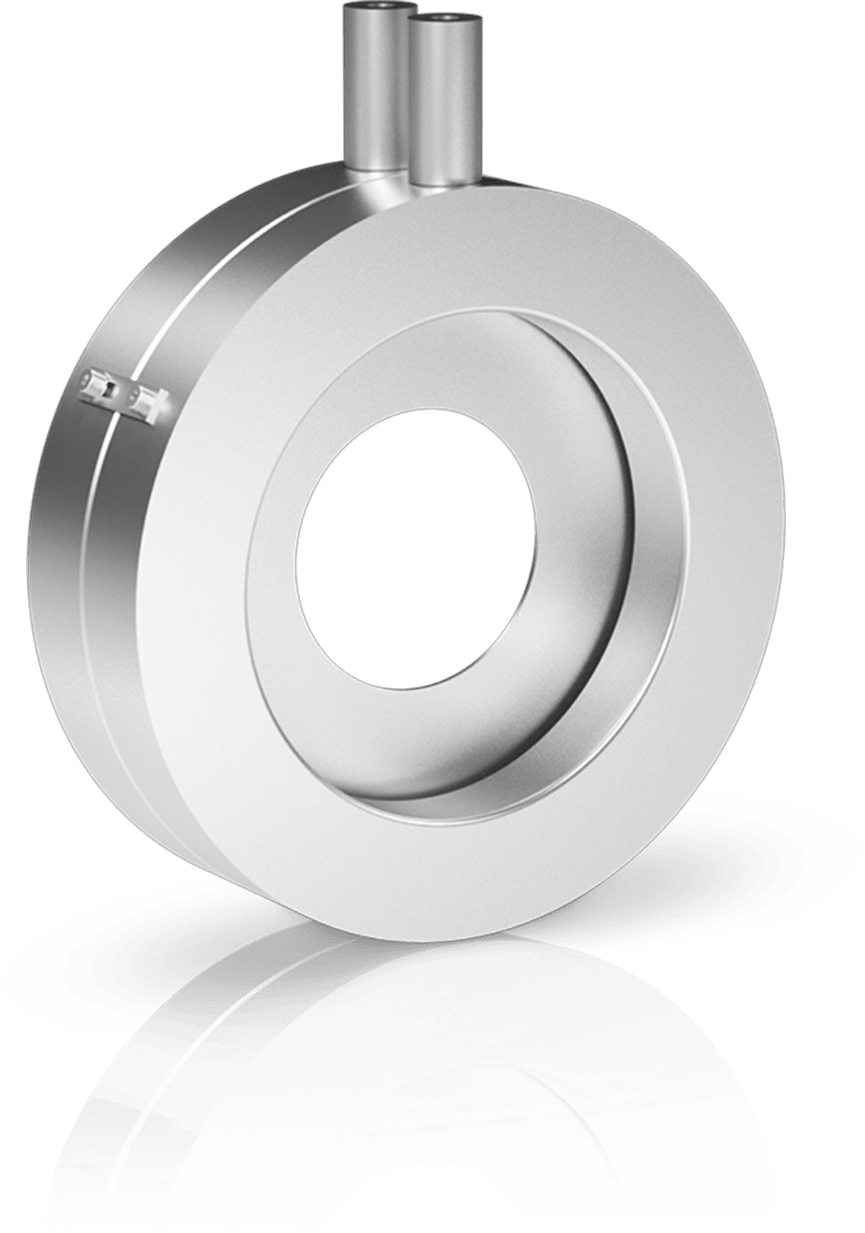

OPTIBAR OP 4100 представляет собой измерительную диафрагму со встроенной кольцевой камерой и угловыми штуцерами отбора давления. Она оснащается состоящим из двух частей опорным кольцом, которое образует две кольцевые камеры. Наличие кольцевых камер позволяет усреднить давление, что обеспечивает более стабильное измерение перепада давления.

Измерительная диафрагма с кольцевой камерой предназначена для установки между стандартными фланцами. Благодаря конструкции с двухсекционной кольцевой камерой диафрагма может быть заменена без демонтажа опоры в сборе.

Отличительные особенности прибора

  • Экономически эффективный датчик перепада давления в соответствии с EN ISO 5167
  • Конструктивное исполнение: EN ISO 5167, ASME MFC-3M, AGA 3, ASME PTC 19.5 2004, ГОСТ 8.586, РД 50-411-83
  • Усреднение значений давления во встроенных кольцевых камерах
  • Возможность извлечения и простой замены измерительной диафрагмы без демонтажа опоры в сборе
  • Минимальная погрешность коэффициента расхода
  • Высокое число Рейнольдса допускается согласно стандарту

Типичные применения

  • Для измерения расхода по перепаду давления с использованием преобразователя OPTIBAR DP 7060
  • Для жидкостей, газов и пара в более сложных рабочих условиях

Сопутствующие изделия

OPTIBAR DP 7060
с измерительной диафрагмой

Расходомер переменного перепада давления для измерения объёмного и массового расхода жидкостей, газов и пара

  • Для агрессивных, абразивных или вязких сред в применениях от базовых до очень сложных
  • До +400°C; макс. 160 бар (давление в трубопроводе)
  • Фланец: DN50…600 / 2…24"
  • 2-проводный 4…20 мА/HART®, FF, Profibus-PA

Показать изделие подробнее

OPTIBAR DP 7060
с измерительным участком в сборе с измерительной диафрагмой

Расходомер переменного перепада давления для измерения объёмного и массового расхода жидкостей, газов и пара

  • Для трубопроводов небольших диаметров
  • До +400°C; макс. 160 бар (давление в трубопроводе)
  • DN15…100 / ¾…2"
  • 2-проводный 4…20 мА/HART®, FF, Profibus-PA

Показать изделие подробнее

OPTIBAR DP 7060

Преобразователь дифференциального давления для измерения расхода, уровня, перепада давления, плотности и уровня раздела фаз

  • Высокотехнологичный преобразователь дифференциального давления со встроенным измерением давления рабочей среды в трубопроводе
  • Диапазон измерения: 30 мбар…16 бар; давление в трубопроводе: до 400 бар
  • Базовая погрешность ±0,065%
  • 2-проводный, 4…20 мА/HART®, FF, Profibus-PA, Bluetooth®

Показать изделие подробнее
