OPTIFLEX 1300

Рефлекс-радарный (TDR) уровнемер для измерения уровня и уровня раздела фаз в сложных условиях применения

  • Непрерывное измерение уровня, дистанции, объёма, массы или уровня раздела фаз жидкостей
  • Диапазон измерения: 0,2…35 м (для жидкостей), 0,2…35 м (для сыпучих веществ)
  • -50…+300°C; -1…300 бар изб

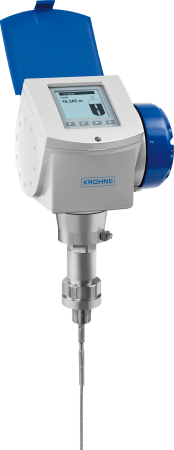

OPTIFLEX 1300 C – Версия с одинарным тросом

Рефлекс-радарный (TDR) преобразователь уровня OPTIFLEX 1300 C - Версия с одинарным тросом

OPTIFLEX 1300 представляет собой 2-проводный (4...20 мА) рефлекс-радарный уровнемер на основе технологии рефлектометрии промежутков времени (TDR). Он предназначен для измерения уровня сыпучих веществ и жидкостей, а также уровня раздела жидких фаз. Особенностями данного рефлекс-радарного уровнемера являются более высокие динамические характеристики сигнала и более короткий импульс по сравнению с традиционными TDR-устройствами, что отражается в улучшенной повторяемости и точности измерений. OPTIFLEX 1300 доступен в исполнении с различными сенсорами для обеспечения соответствия любым условиям применения.

Отличительные особенности прибора

  • Версии для работы при высоком давлении и высокой температуре (HP/HT)
  • Опционально доступный второй токовый выход, например, для аналогового выходного сигнала уровня и уровня раздела фаз двух жидкостей
  • Система технологического уплотнения Metaglas® для оптимальной безопасности технологического процесса (для токсичных веществ)
  • Компоненты, контактирующие с измеряемой средой, доступны в исполнении из нержавеющей стали, Hastelloy®C или ПВДФ; специальные материалы по запросу (например, Monel®, тантал, титан, дуплексная сталь, Inconel® 625)
  • Система быстроразъёмного соединения: возможность разворота и демонтажа преобразователя сигналов при рабочих условиях
  • Корпус из нержавеющей стали для коррозионно-активных сред
  • Опционально доступный защитный козырёк
  • Возможность использования с блоком электроники раздельного исполнения, который может быть установлен на расстоянии до 14,5 м / 47,6 фут от сенсора
  • Сертификация NACE (MR 0175 / MR 0103 / ISO 15156)
  • Защита от статического электричества (30 кВ) для повышенной устойчивости к электростатическим разрядам в применениях с сыпучими веществами

Типичные применения

Общее

  • Для сложных условий применения и измерения уровня раздела фаз двух жидкостей
  • Применения во взрывоопасных зонах
  • Применения с сильным вибрационным воздействием (рекомендуется раздельное исполнение устройства)

Химическая и нефтехимическая промышленность

  • Двуокись углерода (CO2), аммиак, растворители и т.п.

Нефтегазовая промышленность

  • Топливо, керосин, дизельное топливо, этан, этилен, уровень раздела фаз нефть/вода, конденсат

Горнорудная и горнодобывающая промышленность

  • Порошкообразные и гранулированные вещества, галька, тальк, уголь, оксид алюминия и т.п.

Отрасль водоснабжения, водопользования и очистки сточных вод

  • Хлор, кальций, натрий, бром и т.п.

Энергетическая промышленность

  • Пропан (СНГ) и биотопливо

Примеры применения

Технические характеристики

Принципы измеренияРефлекс-радарный
Устройства измерения уровняНепрерывное измерение
Измеряемые средыНасыпные грузы, Грануляты, Уровень раздела фаз двух жидкостей, Жидкости, Пасты, Порошки, Шламы, Сыпучие вещества
Контакт с измеряемой средойДа
Определение границы раздела фазДа
Компоненты, контактирующие с измеряемой средойАустенитная нержавеющая сталь (1.4404/316L), Аустенитный сплав (2.4602/сплав 22)
Технологические уплотненияэтилен-пропилендиен-мономер (EPDM), FKM/FPM, Kalrez® 6375

Разрешения/Стандарты

Сертификаты/Разрешения для взрывоопасных зонATEX, CSA, EAC Ex, FM, IECEx, INMETRO, KGS, NEPSI
Сертификаты/Разрешения другиеWHG
Степень пылевлагозащитыIP66/67, NEMA6/6X

Обмен данными

Дискретные выходыHART®
Аналоговые выходы4…20 мА
