OPTISONIC 4400 HT

Ультразвуковой расходомер для высокотемпературных жидкостей

  • 2-лучевой расходомер для измерения расхода термического масла, питательной воды для котлов, сырой нефти и горячей питательной воды на нефтеперерабатывающих заводах
  • До +600°C
  • Фланец: макс. DN1000 / 40"
  • 3 x 4…20 мА, HART®7, Modbus, FF, Profibus-PA/DP

OPTISONIC 4400 HT

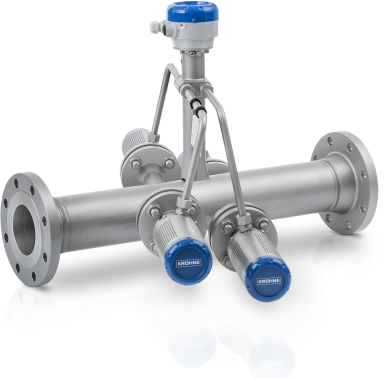

Ультразвуковой расходомер OPTISONIC 4400 HT

OPTISONIC 4400 НТ представляет собой 2-лучевой ультразвуковой расходомер для сырой нефти, широкого спектра нефтепродуктов и других жидкостей, переработка которых осуществляется при высоких температурах. Поэтому данный расходомер является идеальным выбором для применений с требованиями по высокой точности измерений расхода высокотемпературных сред на входящих линиях нефтеперерабатывающих заводов. Он также идеально подходит для измерения расхода солевых расплавов или синтетических теплоносителей при высоких и быстро изменяющихся температурах на солнечных тепловых электростанциях. К другим типичным применениям относится измерение расхода конденсата, а также питательной воды или разбрызгиваемой воды на электростанциях.

Конструкция с двумя измерительными каналами позволяет компенсировать различия в профиле потока и сохранить неизменной точность измерений. Благодаря прочной конструкции и широкому динамическому диапазону OPTISONIC 4400 характеризуется превосходной долговременной стабильностью и функциональностью при минимальных расходах на эксплуатацию и техническое обслуживание. Расходомер поставляется в компактном или раздельном исполнении. Прибор доступен в исполнении из различных материалов, а также разных типоразмеров и может использоваться во взрывоопасных зонах. Возможности цифровой связи и обширные диагностические функции дополняют характеристики устройства.

Отличительные особенности прибора

  • Широкий динамический диапазон измерения расхода в обоих направлениях
  • Соответствие требованиям стандартов нефтегазовой отрасли: NACE MR 175/103 и ISO 15156
  • Независимость от профиля потока (числа Рейнольдса) и изменений характеристик измеряемой среды
  • Устойчив к коррозионно-активным и абразивным средам
  • Замена акустического сенсора в условиях эксплуатации
  • Всесторонняя диагностика измерительного устройства и технологического процесса (включая NE 107)
  • Опционально доступный обогревающий кожух
  • Приварные технологические присоединения по запросу
  • Отсутствие необходимости периодического технического обслуживания или повторной калибровки

Типичные применения

Общее

  • Высокотемпературные применения
  • Различные проводящие и непроводящие жидкости

Химическая и нефтехимическая промышленность

  • Вакуумная дистилляция и другие высокотемпературные применения на нефтеперерабатывающих заводах
  • Установки висбрекинга или коксования
  • Тяжёлые, оседающие на дно шламы и густые масла
  • Гудрон
  • Закалочное масло

Электроэнергетика и атомная промышленность

  • Теплообменные контуры
  • Питательная вода для котлов
  • Высокотемпературная питательная вода на теплоэлектростанциях

Возобновляемые источники энергии

  • Термическое масло и солевые расплавы в параболоцилиндрических концентраторах солнечных электростанций
  • Измерение солевых расплавов при температуре до +600°C / +1112°F на башенных солнечных электростанциях
